风琴式导轨防护罩
风琴式导轨防护罩
柔性风琴式导轨防护罩 特 点: 此类护罩具有不怕脚踩、硬物冲撞不变形、寿命长、密封好和运行轻便等特点 护罩行程长,压缩小,长度的比值为1:10 此折叠护罩中最先进的一种形
供应商:盐山鑫中奥数控附件厂
手 机:13393076067 13323077136
点击这里给我发消息2501180117
邮 箱:2501180117@qq.com

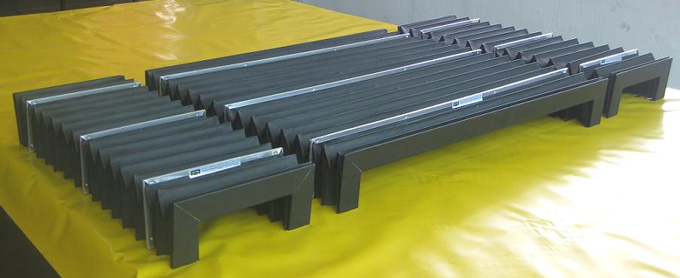

柔性风琴式导轨防护罩

特 点:
★ 此类护罩具有不怕脚踩、硬物冲撞不变形、寿命长、密封好和运行轻便等特点
★ 护罩行程长,压缩小,长度的比值为1:10
此折叠护罩中最先进的一种形式,它能弥补各种护罩解决不了的问题。这类护罩在世界占有领先地位。
★ 该产品使用专用的材料,耐冷却剂,防油、砂轮沫和铁肖等等;
★ 护罩具行程长和压缩小的优点;
★ 护罩的风箱速度可达200m/ 分;                                                                                                ★ 护罩内没有任何金属零件,不用担心护罩工作时会出现零件松动而给机器造成严重的破坏。





柔性风琴式防护罩

P.A.= 打开长度                                             B = 外侧宽度

P.C.= 闭合长度                                             a=外侧高度

行程 =打开长度 -闭合长度                                   x=折叠高度

计算闭合长度的公式

AP =一折的开度 =(x·2)-8
SM =纤维厚度*
SS =加强板厚*
SF =法兰厚度*
NP =褶的数目 =P.A./AP+2
P.C.=(SM.8+SS)*NP+(SF*·2)

例如 :
数据:折叠高度=15mm
打开长度=1000mm

opening of 1 fold = ( 15×2 )-8 =22
一褶的开度=1000/22+2 = 48

闭合长度=(0.25*×8+1*)×48+( 2***×2 )
闭合长度=3×48+4=148
闭合长度 =148mm

我们假定纤维材料的代码为“TEMAT151” .
我们假定加强板的厚度为1 毫米
我们假定法兰的厚度为2 毫米.

本数据表仅仅给出了我们所生产的热焊接保护罩的一种。如果你需要其他型式的保护罩请与我们工程设计部联系。

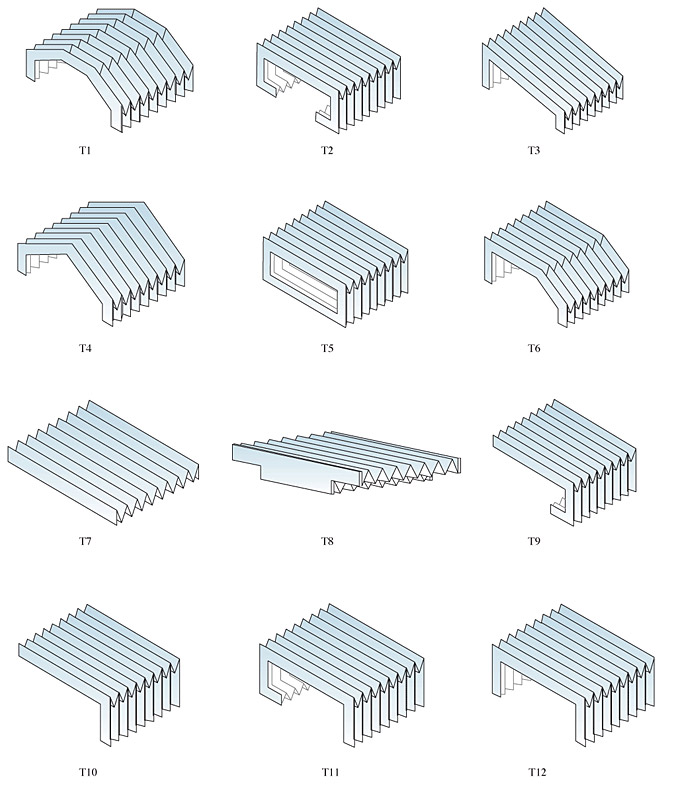

多用型护罩主要部分的可行形状

以下是多用型护罩.他们可以应用在任何机器工具上,幸亏了他们能变化多端的形状和占用有限的空间供设计选用。
