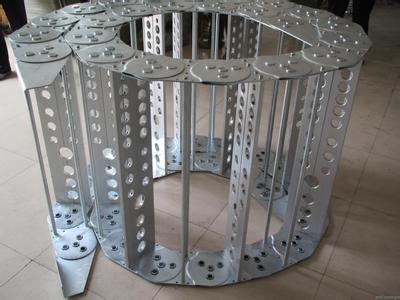

Ⅰ 型钢制拖链

Ⅰ 型钢制拖链 TLG型钢制拖链可承载数量多,重量大的电缆及油管,自由悬置(允许不用支承轮)长度大,支撑板可依顾客户需要制作,适用于工作母机,移动机械等.其弯曲半径为50-600mm,链板高度

供应商：盐山鑫中奥数控附件厂
手　机：13393076067 13323077136

2501180117
邮箱：2501180117@qq.com

Ⅰ 型钢制拖链

TLG型钢制拖链可承载数量多,重量大的电缆及油管,自由悬置(允许不用支承轮)长度大,支撑板可依顾客户需要制作,适用于工作母机,移动机械等.其弯曲半径为50-600mm,链板高度为35-150mm, 可任意选用.

TLG型钢制拖链其使用行程最大为32米.适用于所有传动方式.可随意加长和缩短.此外, 可通过改变销轴获得改变弯曲半径.

拖链的支撑板宽度为150mm至600mm,孔与孔之间的间隔理为5mm.

链板的高度,也就是支撑板的高度,是由电缆最大直径决定的,机床最大限度运转时,如拖链的宽度超过300mm,拖链的长度超过4m进出于稳定性原因,应考虑选择加大一号规格的拖链.

弯曲半径要根据电缆的最大直径选择并应达到电缆直径的10倍.弯曲半径可根据所给表格选择50-600mm,行程小的可相应选择较小的半径.

拖链的长=1/2行程+4个弯曲半径,这只适用于当固定联结是在行程的中点时.

拖链的固定可根据机床的位置情况选择.固定角钢可放在外周或内周在拖链内或外部,一般情况联结部分在拖链内,而向外周.
